단축키 설정
초기화 후 도구탭의 사용자화, 응용프로그램옵션 설정, 관리탭의 스타일편집 설정

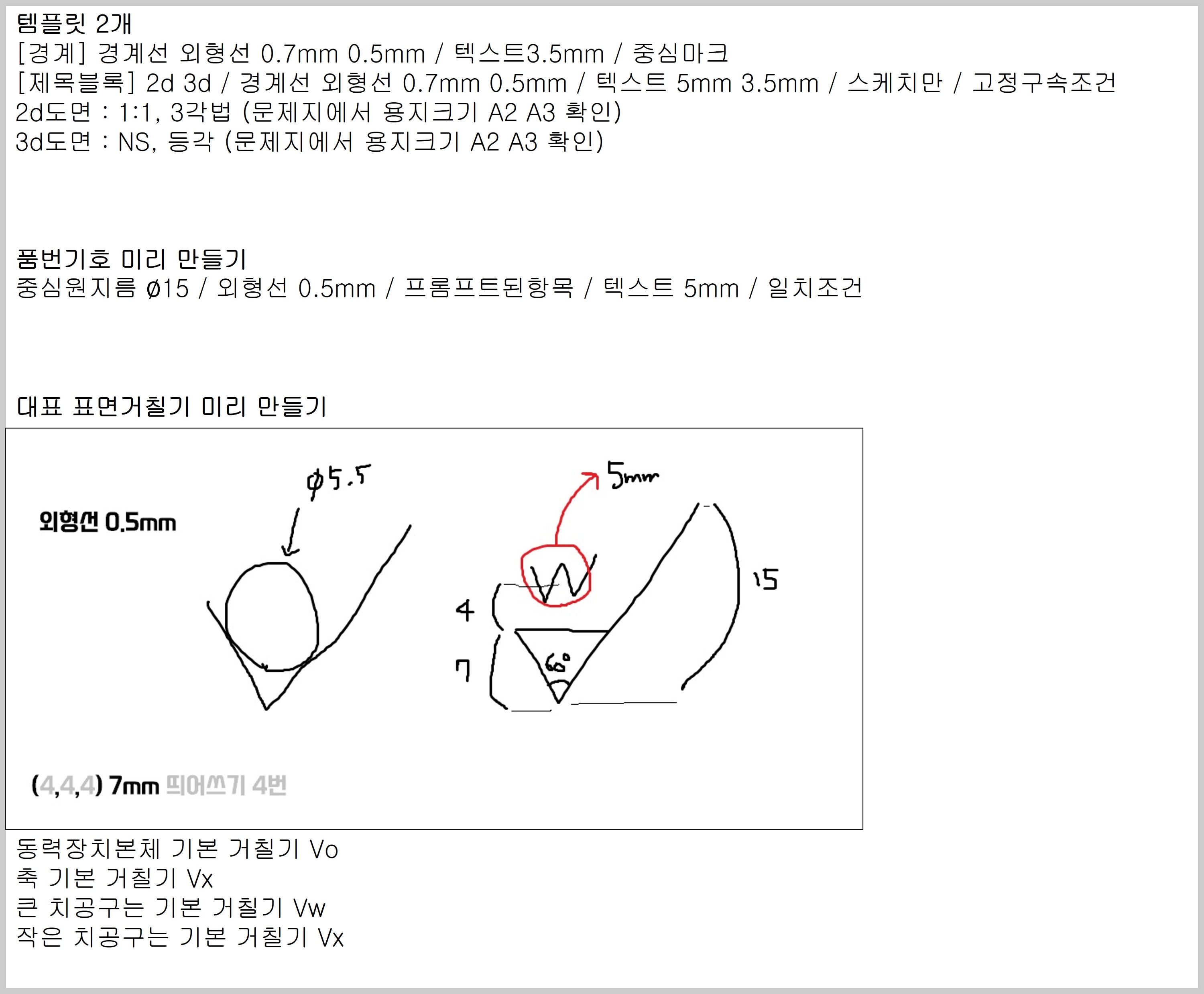

도면 세팅 및 스케치기호 제작
먼저 경계선 제목블록을 2d도면, 3d도면에 맞게 설정하고 스케치기호로 품번기호, 대표 표면거칠기 만들기
3d 모델링
1. 먼저 기어, V풀리, 부시, 베어링, 오일실, 키홈, 나사의틈새 등 규격을 찾아 필요한 치수를 기입
2. 큰 치수 기준으로 대충 재고 모델링하면서 부분 추가 측정
2d 도면작업
스케치 - 치수기입 - 치수공차 및 구멍공차 - 표면거칠기 - 데이텀 및 기하공차 - 기타 순으로 작업
주서(재질) 및 테이블
1. 주서는 먼저 규격집에 틀을 그대로 적고 필요한 부분은 암기하고 추가로 적기
2. 테이블의 재질은 암기
(동력전달장치와 치공구 차이점 구분 확실히 할것)
인쇄
시험장 스타일에 따라 두가지 인쇄 방법이 있음
